Métodos Electromagnéticos

Transitorio Electromagnético en el Dominio del Tiempo (TDEM)

Uno de los métodos geofísicos más empleados para evaluar la resistividad eléctrica del subsuelo es el Sondeo Transitorio Electromagnético en el Dominio del Tiempo (TDEM por sus siglas en inglés). En este método, se genera un campo magnético primario mediante la inyección continua de corriente eléctrica a través de una bobina. Cuando se interrumpe la corriente, se produce una inducción electromagnética en el subsuelo, generando corrientes eléctricas que se mueven vertical y lateralmente, disminuyendo en intensidad con el tiempo. Este proceso produce un campo magnético secundario transitorio, que a su vez induce un voltaje variable en el tiempo. El análisis del decaimiento temporal de este voltaje proporciona información sobre la resistividad del subsuelo, permitiendo correlacionarla con la geología de la zona para obtener un modelo aproximado del medio.

Magnetotelúrico de Fuente Natural (MT)

Es una técnica que consiste en medir desde la superficie las fluctuaciones temporales del campo electromagnético natural de la y así obtener información de las propiedades geoeléctricas del subsuelo. Esta distribución es determinada por la correlación entre las componentes de la variación del campo eléctrico y campo magnético medido.
Aplicaciones
Definición de los contactos entre los materiales del subsuelo

Caracterización de sistemas hidrogeológicos profundos
Estudios geotermicos
Exploración petrolera

Audio- Magnetotelúrico de Fuente Natural (AMT)

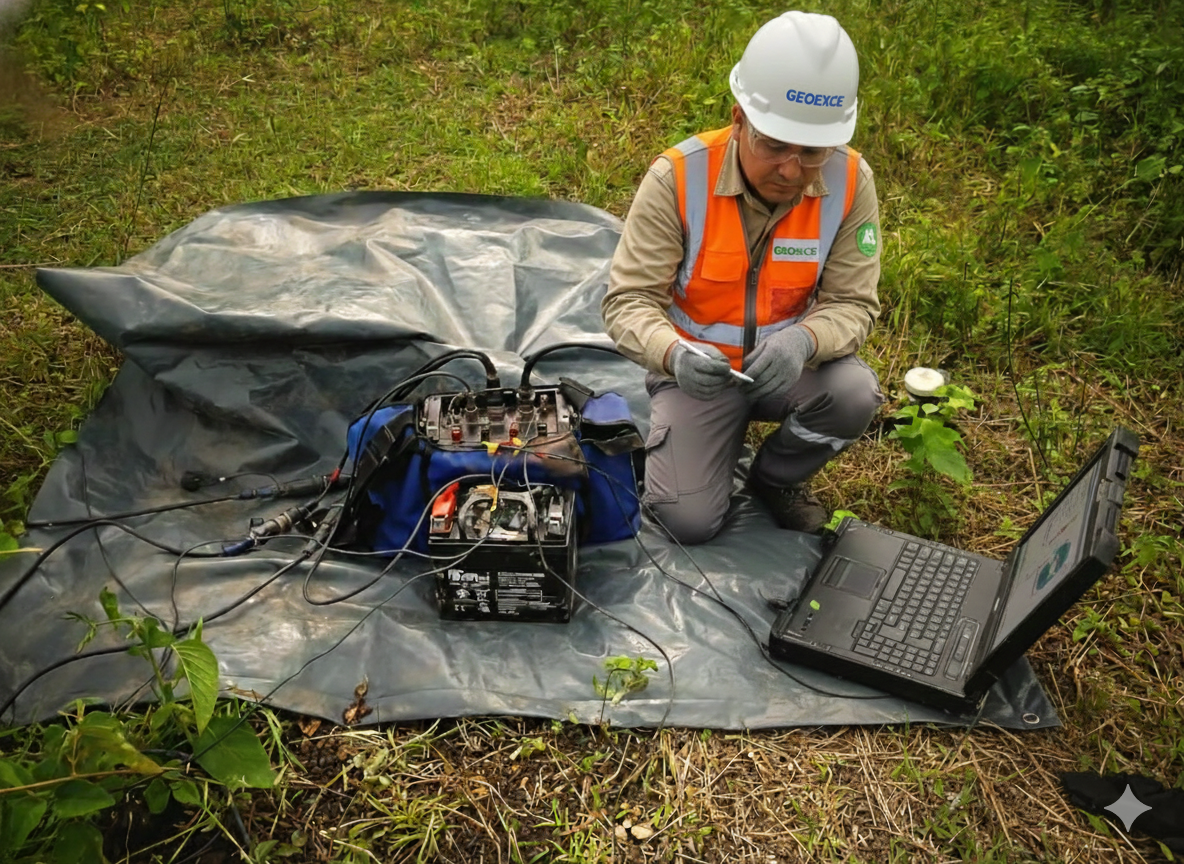

Los sondeos audiomagnetotelúricos (AMT) usan la energía eléctrica natural, principalmente generada por las tormentas electricas atmosféricas, para realizar mediciones. Estos estudios son útiles para obtener imágenes de resistividad a profundidades de hasta 1 km. En los últimos años, el método AMT ha experimentado notables avances, lo que permite generar modelos precisos en 2D o 3D para diversas aplicaciones de exploración de minerales. Es especialmente efectivo en áreas donde se busca investigar a profundidades moderadas y se espera encontrar variaciones significativas de resistividad.

Audio- Magnetotelúrico de Fuente controlada (CSAMT)

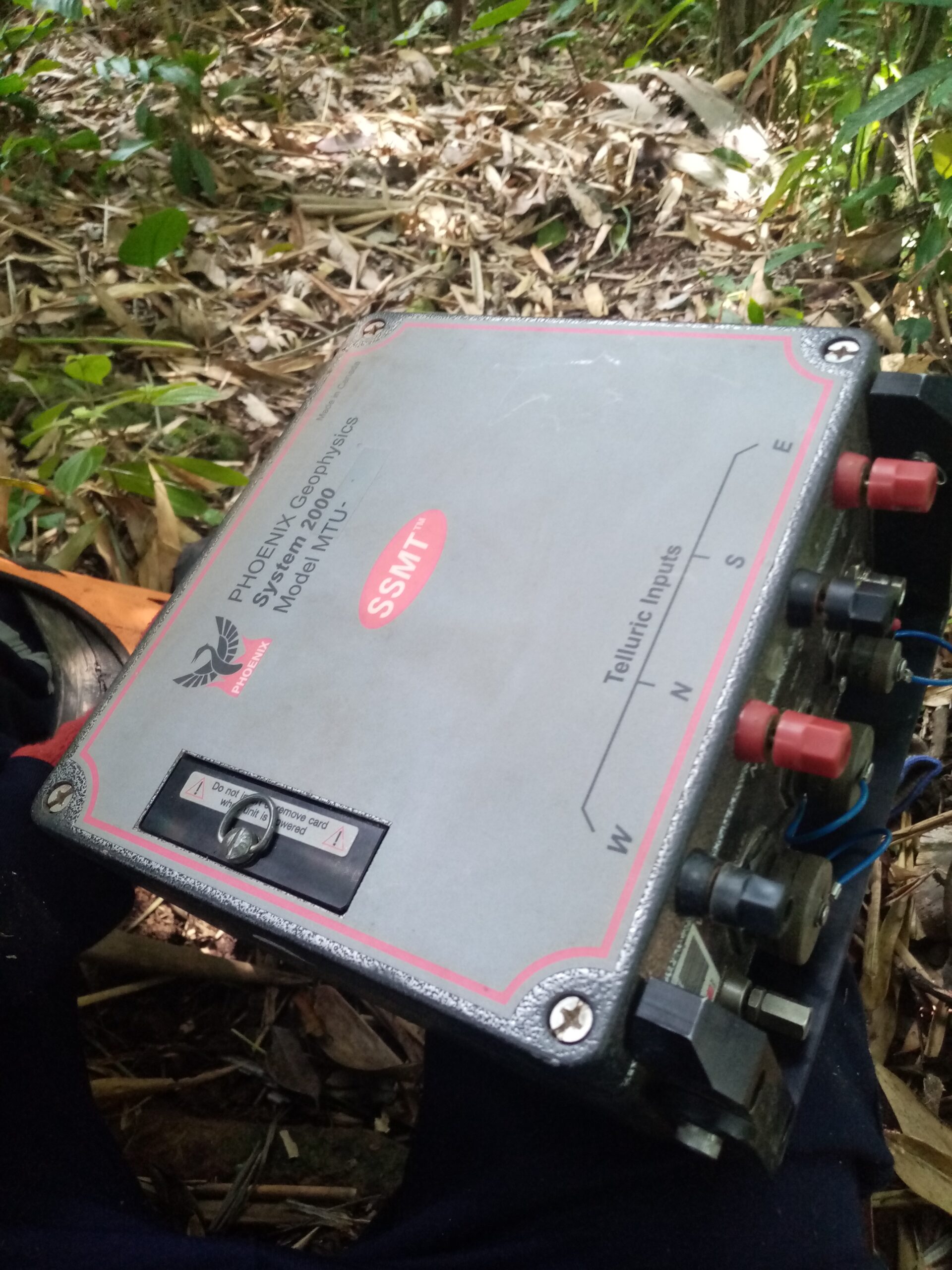

El Magnetotelúrico de Fuente Controlada (CSAMT) genera modelos 3D de resistividad del suelo de manera similar al MT, pero con un enfoque distinto:
Emplea un sitio de transmisión ubicado a distancia del área de levantamiento. Esta metodología, gracias al uso de un transmisor, garantiza una relación señal-ruido mejorada y un control total sobre la forma de onda transmitida.

Se ofrecen varias configuraciones de arreglo:

CSAMT Escalar: Una dirección de transmisión con un par E/H en la ubicación de la estación.
CSAMT Vector: Una dirección de transmisión con dos pares perpendiculares E/H en la ubicación de la estación.
CSAMT Tensor: Dos direcciones de transmisión con dos pares perpendiculares E/H en la ubicación de la estación.

Las frecuencias de transmisión suelen oscilar entre 5 Hz y 10 kHz.

Radio- Magnetotelúrico de Fuente controlada (CSRMT)

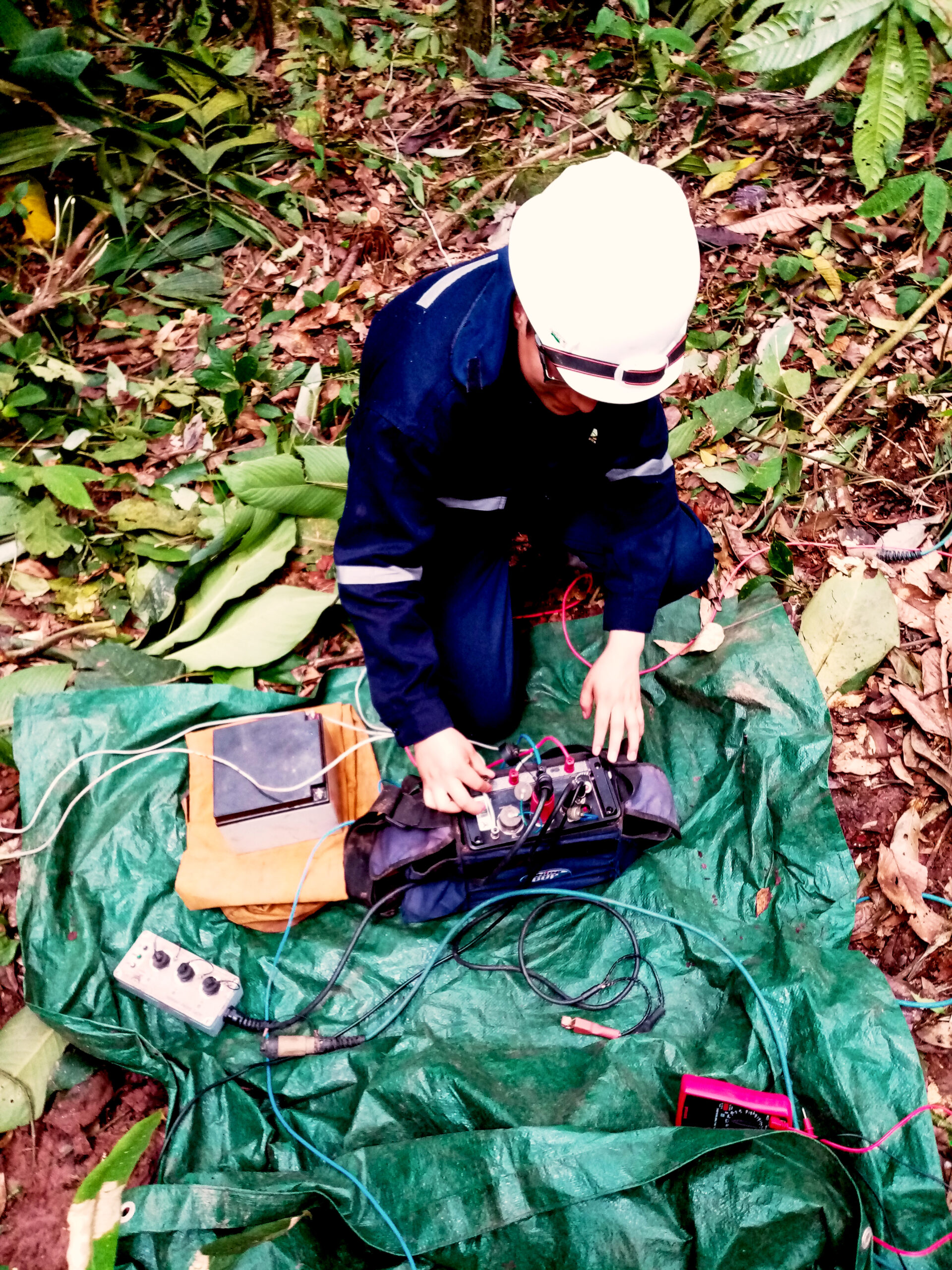

Este método es una variante del MT/AMT para explorar superficialmente el subsuelo. Utiliza antenas transmisoras de radio y es efectivo en la identificación y mapeo de menas metálicas y afloramientos minerales. El equipo de registro incluye un digitalizador de alta frecuencia con sensores para capturar variaciones en los campos eléctricos y magnéticos del subsuelo. Es fácil de operar y requiere poco espacio. Recomendado para programas de exploración mineral con grandes volúmenes de trabajo y profundidades de investigación someras.
Aplicaciones:

Mapear menas metálicas a profundidades someras (menos de 150 metros).
Detectar anisotropía geoelectrica (estructuras delgadas).
Adquisición rápida y sin necesidad de áreas grandes (mediciones de hasta 15 minutos).

Georradar de Penetración Terrestre (GPR)

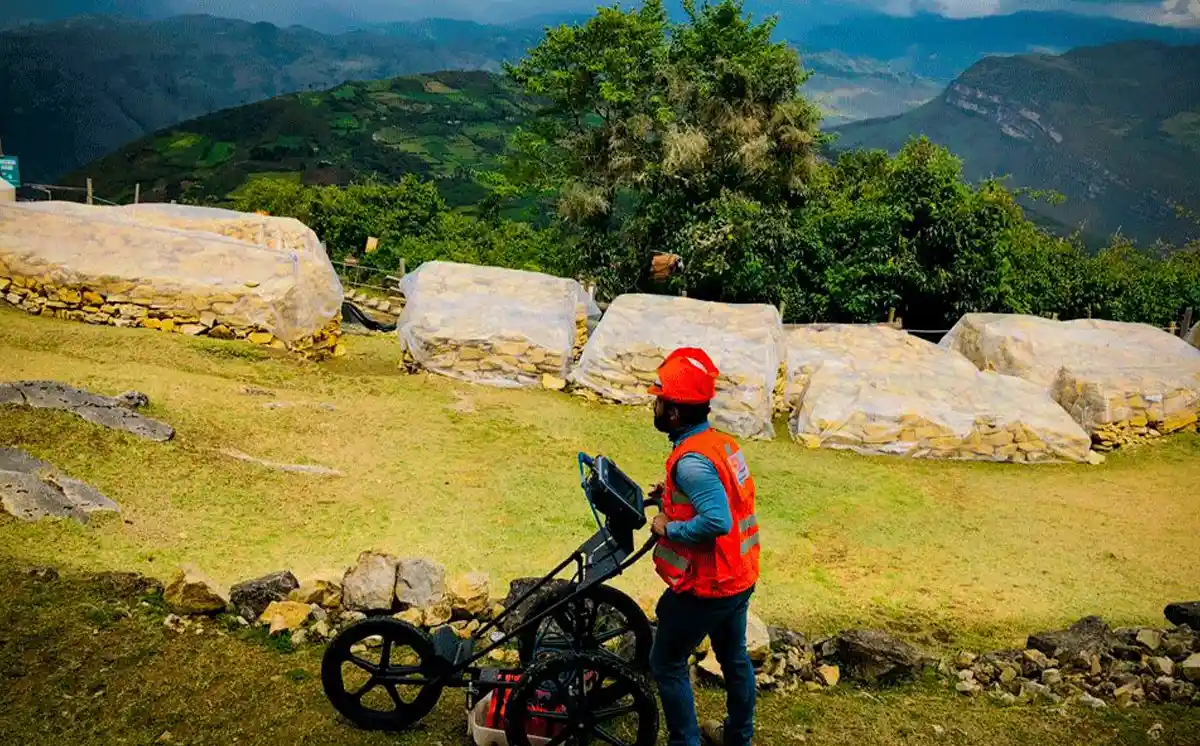

El método geofísico georadar o GPR (Ground Penetrating Radar) se realiza mediante el estudio de las reflexiones de las señales electromagnéticas producidas por una antena emisora y recogidas por otra antena, en este caso receptora, estas dos ubicadas en un sistema móvil y ligero.

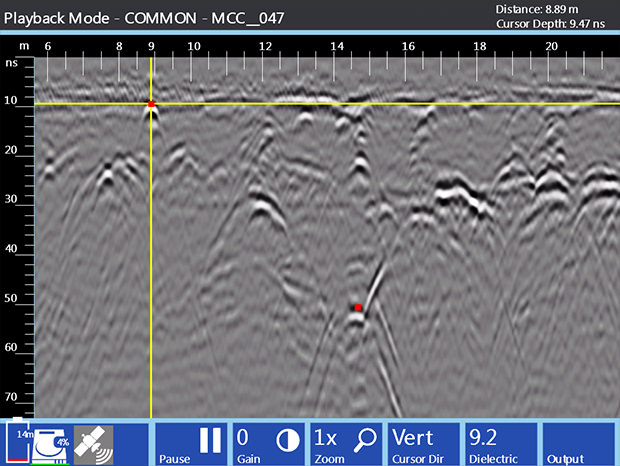

Uno de los beneficios de esta metodología es que se puede observar en tiempo real la señal registrada (radargrama) las discontinuidades del terreno (cambios litológicos del terreno, presencia de huecos, localización de tuberías, estructuras enterradas, oquedades, restos arqueológicos, auscultación de túneles, etc.).

GPR Roadscan (inspección carretera)

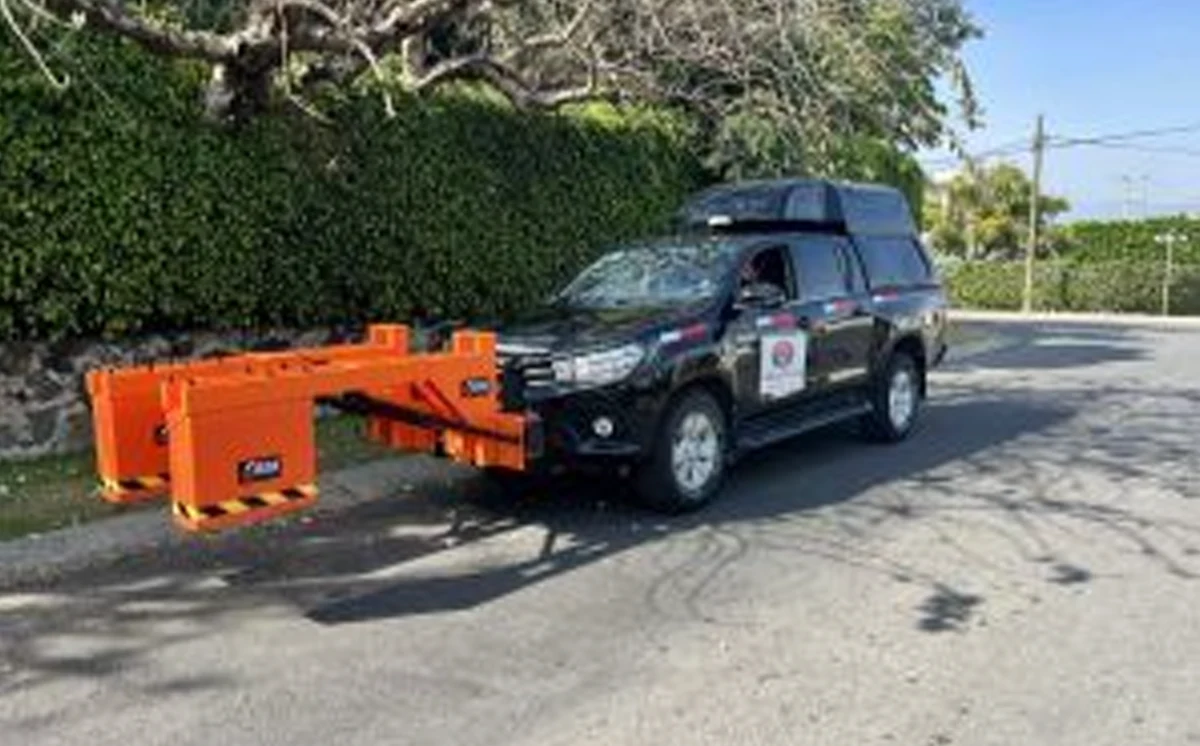

El sistema RoadScan ofrece una solución eficaz para evaluar las capas de pavimento rápidamente a altas velocidades, montado en un vehículo. Recopila datos con mayor densidad que otros métodos, sin necesidad de mucha mano de obra. Esta tecnología, permite evaluaciones precisas sin perforaciones ni inspecciones directas.
Aplicaciones:

Inspección de pavimento mediante pruebas no destructivas.
Medición del espesor del pavimento.
Evaluación de condiciones de base y subbase.
Medición del asfalto previo a operaciones de fresado.

Perfilaje Electromagnético (CMD)

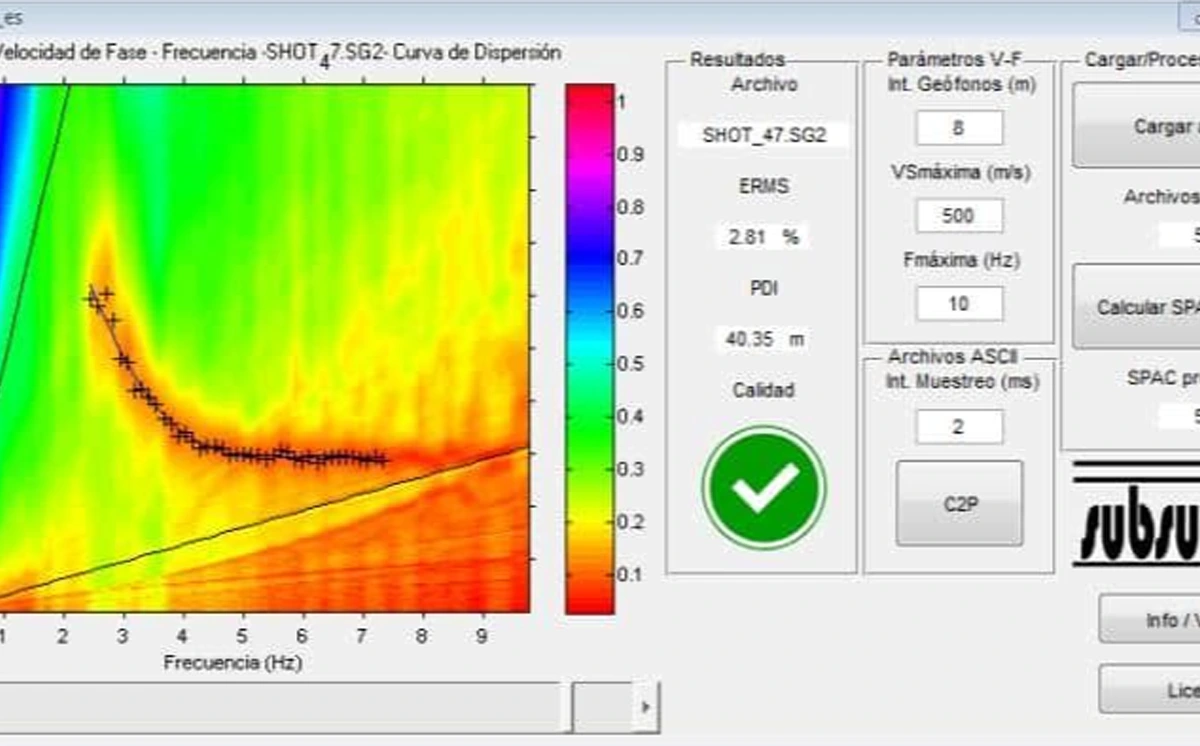

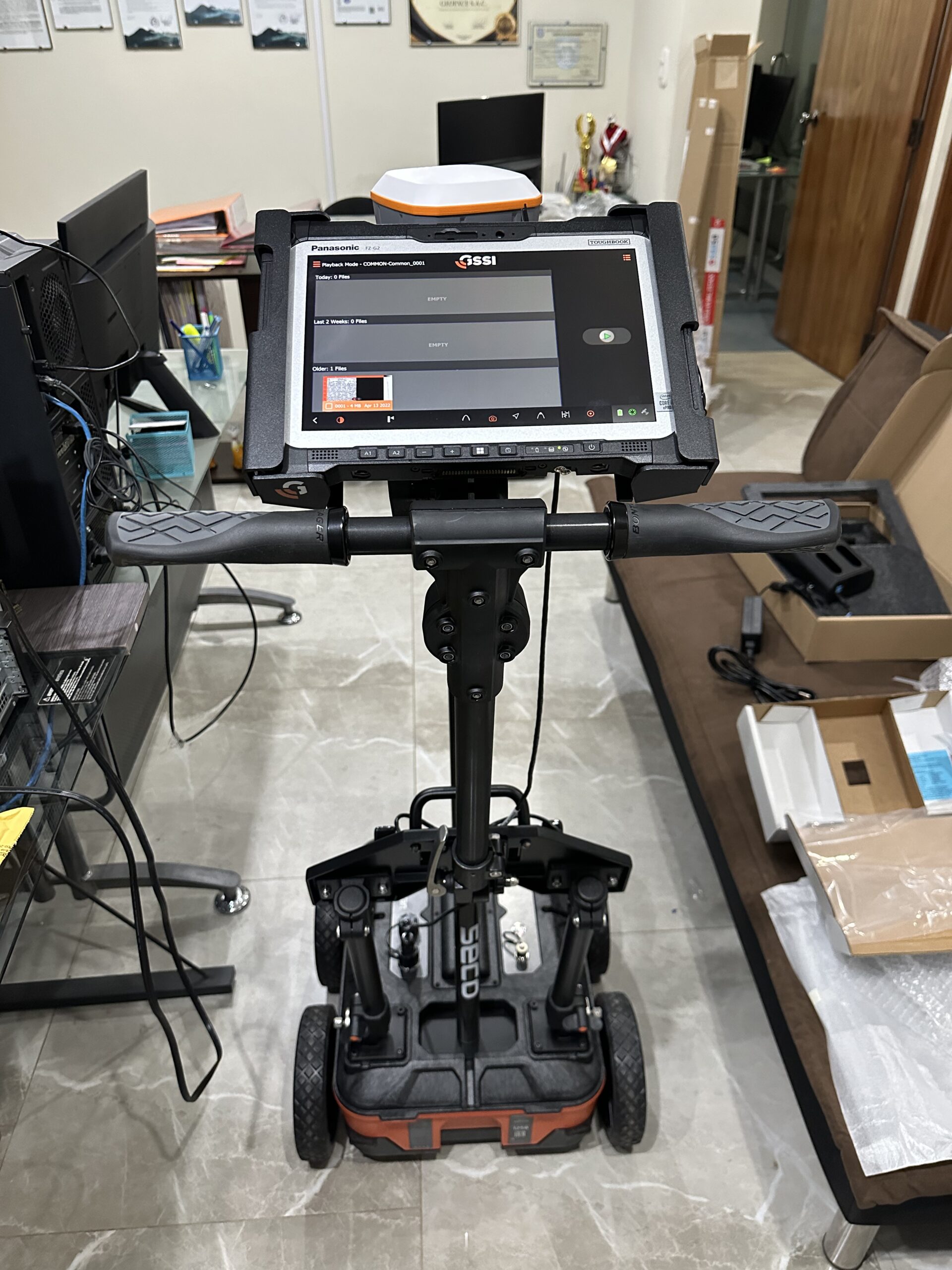

Este método permite un mapeo rápido de la conductividad eléctrica aparente y susceptibilidad magnética de los materiales, con la capacidad de interpretar mapas generados mediante inversión EM 1D. La profundidad de investigación en el mapeo EM por CMD varía según la longitud entre los dipolos magnéticos, con longitudes específicas para prospectar a cierta profundidad nominal. El campo magnético medido consiste en una parte imaginaria (fuera de fase) relacionada con la conductividad del subsuelo y una parte real (en fase) determinada por las propiedades magnéticas del campo primario.
Aplicaciones:

Levantamiento y análisis de líneas eléctricas subterráneas.
Detección de infraestructura subterránea u objetos enterrados.
Planificación de tuberías para la industria de gas y petróleo (gasoductos).
Determinación de parámetros superficiales en agricultura.
Estudios de reconocimiento geológico y geotécnicos.
Protección de aguas subterráneas.

Sistema EM (Radio EM) en Dron (DRON-EM)
